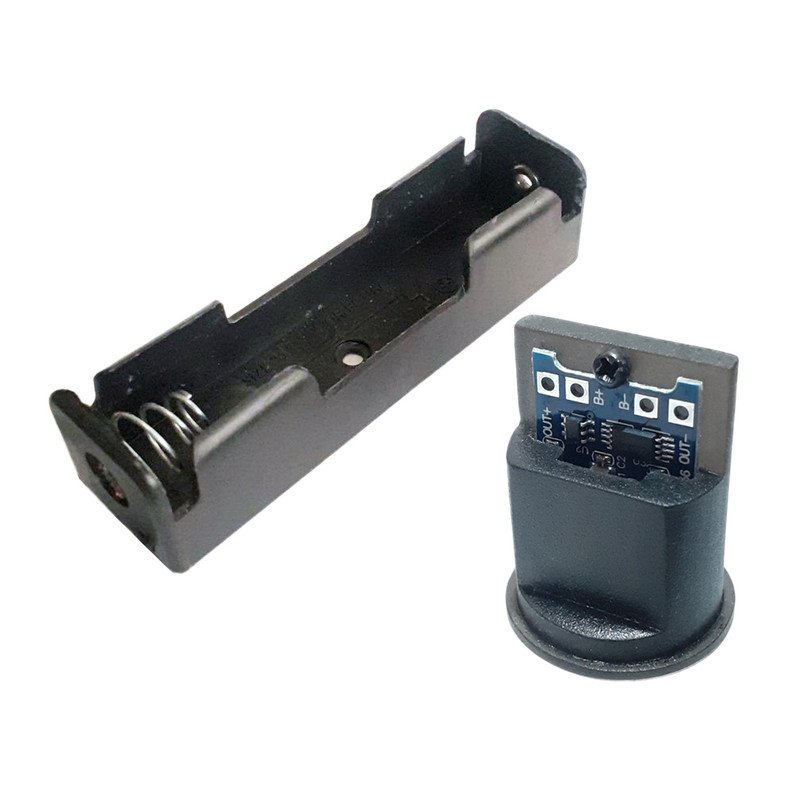

ماژول شارژر باتری لیتیومی مدل روپنلی به همراه جاباتری

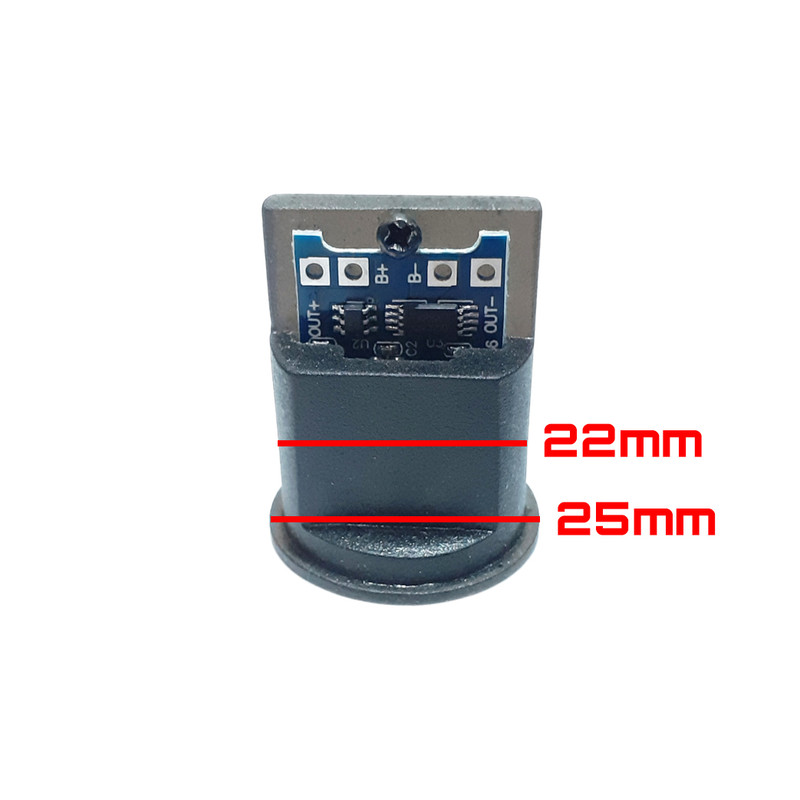

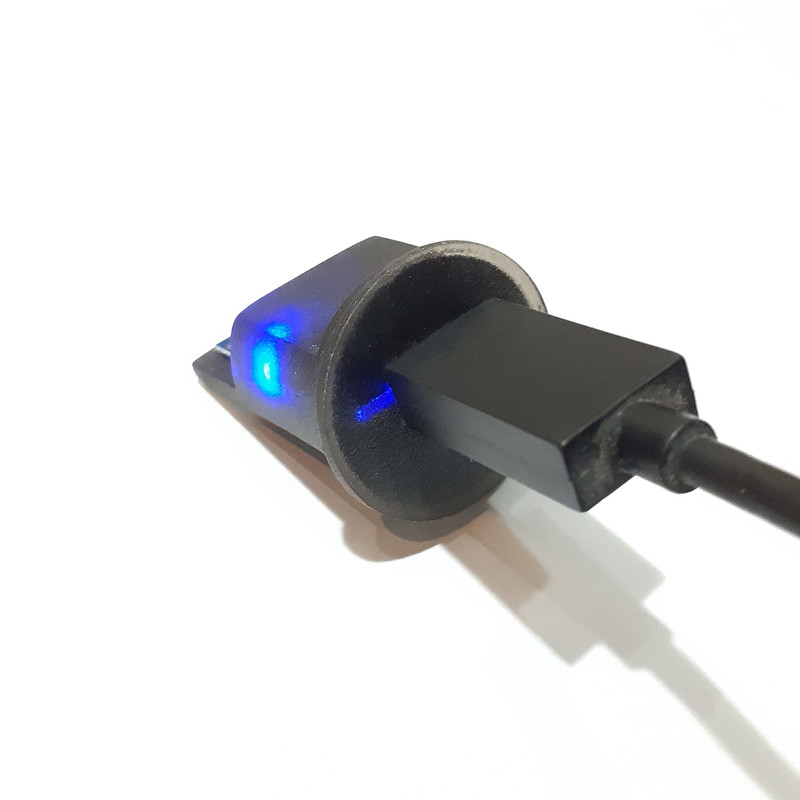

ماژول شارژر باتری لیتیومی TP4056 مدل روپنلی یک ماژول کاربردی برای شارژ و دشارژ باتری‌های لیتیومی است. این ماژول به وسیله آی‌سی شارژ TP4056 و آی‌سی حفاظت DW01 که در طراحی آن استفاده شده است، به باتری‌های لیتیومی امکان شارژ کردن با حفاظت کامل را فراهم می‌کند. ویژگی‌های اصلی این ماژول عبارتند از: 1. شارژ باتری تک سلول لیتیومی 3.7 ولت مانند 18650 با حفاظت کامل 2. قطع جریان شارژ با رسیدن ولتاژ باتری به 4.2 ولت 3. کنترل دشارژ باتری تا جلوگیری از خرابی باتری و کاهش عمر آن 4. آغاز شارژ با جریان کم و افزایش خطی جریان شارژ تا رسیدن ولتاژ باتری به 4.2 ولت 5. حفاظت در برابر دشارژ بیش از حد برای استفاده از این ماژول، ابتدا باید یک منبع تغذیه 5 ولت با حداقل یک آمپر خروجی را به ماژول وصل کرد. سپس مثبت و منفی باتری را به دو پدی که با B+ و B- مشخص شده‌اند متصل کرد. همچنین مصرف‌کننده باید به دو پد OUT+ و OUT- وصل شود. ال ای دی قرمز هنگام شارژ و ال ای دی آبی هنگام شارژ کامل روشن می‌شود. ماژول برای شارژ باتری‌های لیتیومی بسیار کارآمد است و می‌تواند برای انواع مختلفی از مصرف‌کننده‌ها مورد استفاده قرار بگیرد و همچنین امکان تعویض ماژول نیز در این مدل وجود دارد
