ماژول افزاینده ولتاژ جرقه زن مدل KU600KV

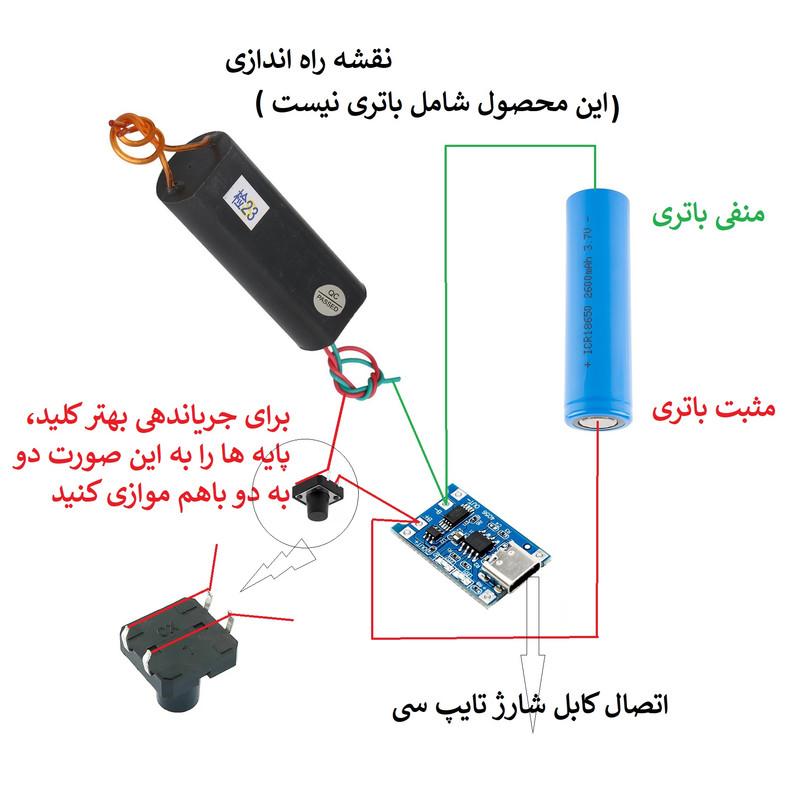

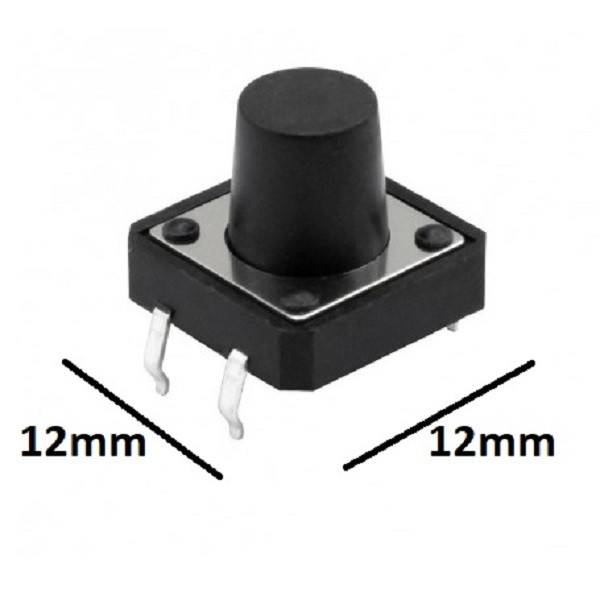

با اتصال یک عدد باتری لیتیومی 3.7 ولتی حداقل 2 آمپر (2000 میلی آمپر) مدل 18650 به ماژول افزاینده ولتاژ (جرقه زن) پالس ژنراتور کد KU600KV با رعایت سیم های مثبت و منفی، در خروجی شاهد جرقه شدیدی خواهیم بود. با اتصال باتری به ورودی با رعایت مثبت و منفی (اگر رعایت نشود ماژول میسوزد) شاهد آرک (جرقه) خواهید بود. ماژول فوق از نوع افزاینده مستقیم خازنیست که رنگ دو سیم خروجی آن نارنجی براق است و دو سیم سیلیکونی (نرم) ورودی برق آن دارای رنگ های قرمز + و سبز- می باشد. و حداکثر ولتاژ ورودی قابل تحمل 7 ولت است ولی بهتر است به همان 3.7 الی 4.2 ولت برای عمر بیشتر بسنده کرد. کاربرد جرقه زن مشعل، استارتر مشعل ساخت تسلا کویل تولید یون و اوزون از طریق یونیزاسیون هوا - برای افزایش عمر ماژول زمان اتصال ولتاژ به ورودی ترجیحا بصورت لحظه ای و بالاتر از 2 ثانیه نباشد (بیشتر از 5 ثانیه نیز بدون مشکل کار میکند) همچنین حتما فاصله سرسیم های خروجی (نارنجی رنگ براق) بیشتر از یک سانت نباشد زیرا به ماژول فشار وارد میشود. به همراه ماژول افزاینده ولتاژ جرقه زن پالس ژنراتور مدل KU600KV یک عدد ماژول شارژر TYPE-C و یک عدد کلید 12x12 میلیمتر نیز ارسال می شود. نحوه راه اندازی به این صورت است که مثبت و منفی باتری را به مثبت B+ و منفی B- ماژول شارژر بصورت دائمی متصل میکنیم و همچنین مجدد مثبت و منفی باتری را مستقیما به ماژول جرقه زن با رعایت قطبین متصل میکنیم (کلید را نیز سر راه سیم مثبت جرقه زن قرار می دهیم) در این حالت با فشردن کلید ماژول جرقه زن فعال می شود و با رها کردن کلید جرقه قطع میشود. لازم به ذکر است ماژول جرقه زن نباید به به خروجی های OUT شارژر متصل شود زیرا خروجی OUT توانایی تامین بیشتر از 1 آمپر را ندارد و در صورت اتصال به پین های مذکور شارژر خواهد سوخت. به همین علت هم باتری و هم ماژول جرقه زن به پین B شارژر متصل می شوند. نقشه راه اندازی کامل و جامع در تصاویر آلبوم قرار داده میشود و هیچ برگه راهنمایی ارسال نخواهد شد. در صورت داشتن سوال در پرسش و پاسخ مطرح کنید یا به پشتیبانی شرکت فروشنده پیام دهید
