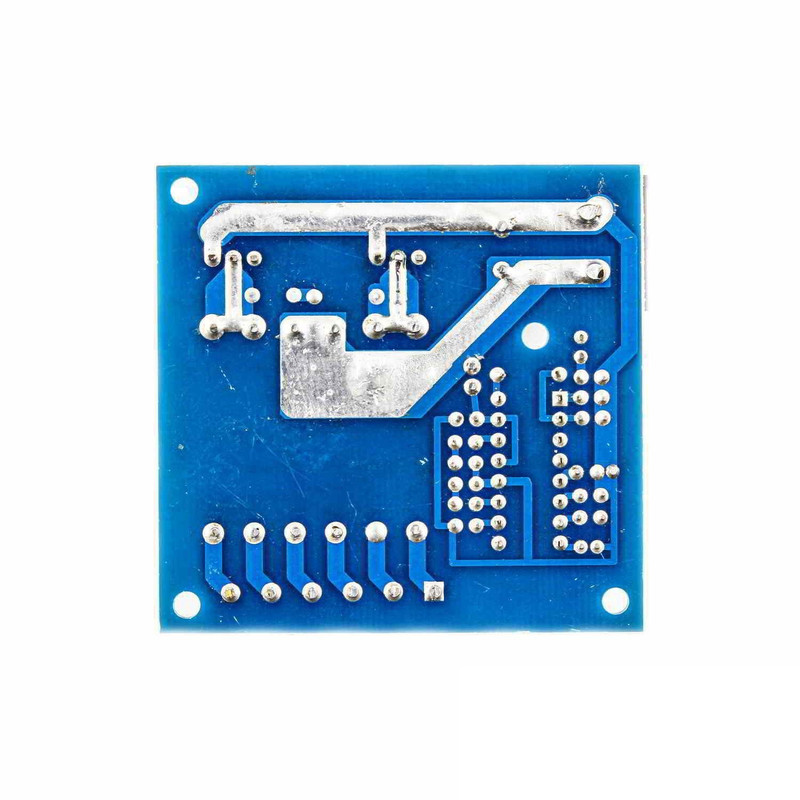

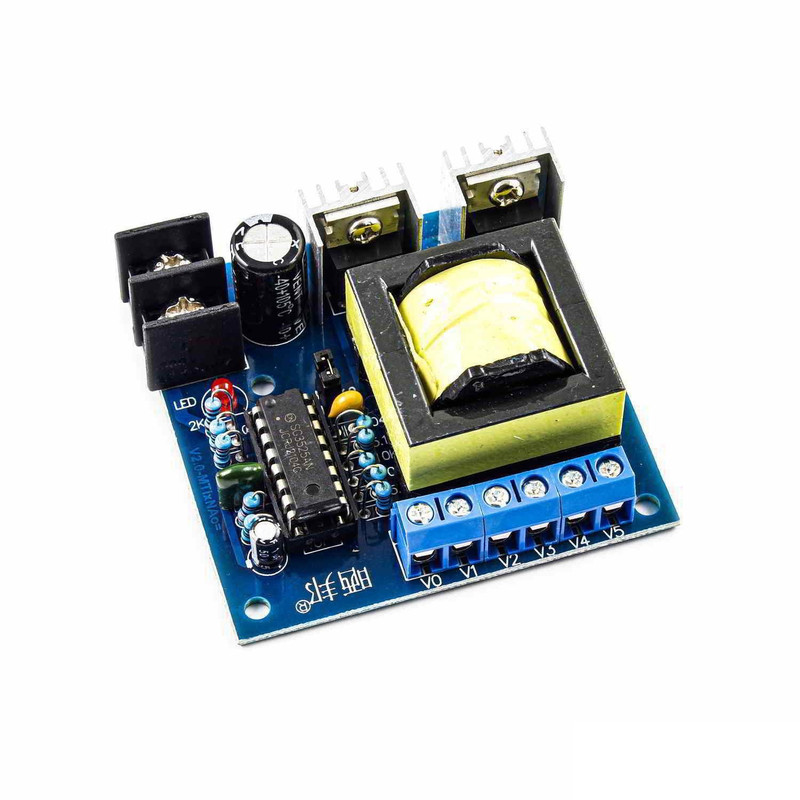

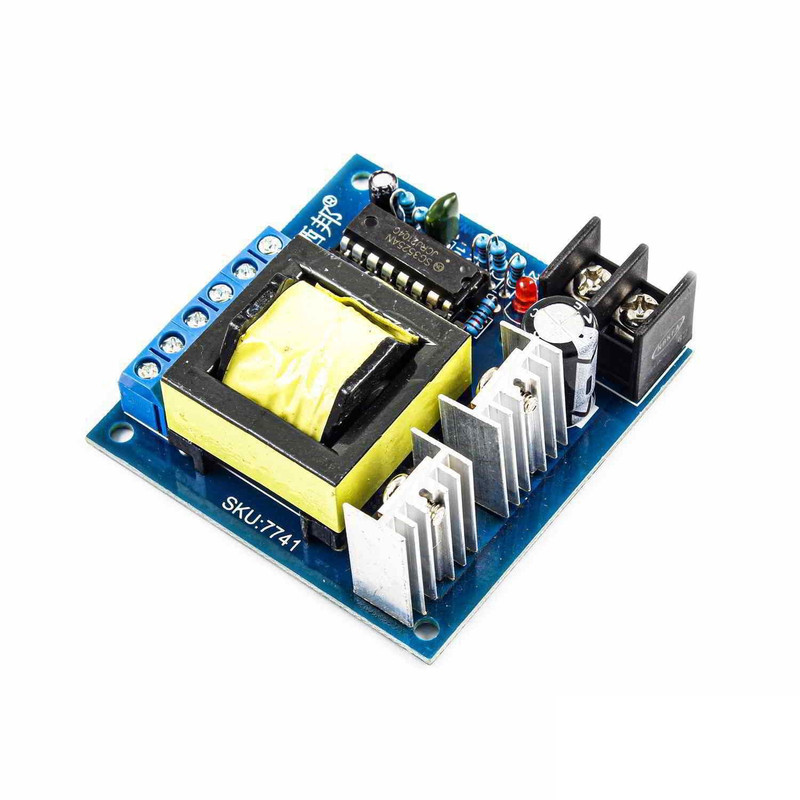

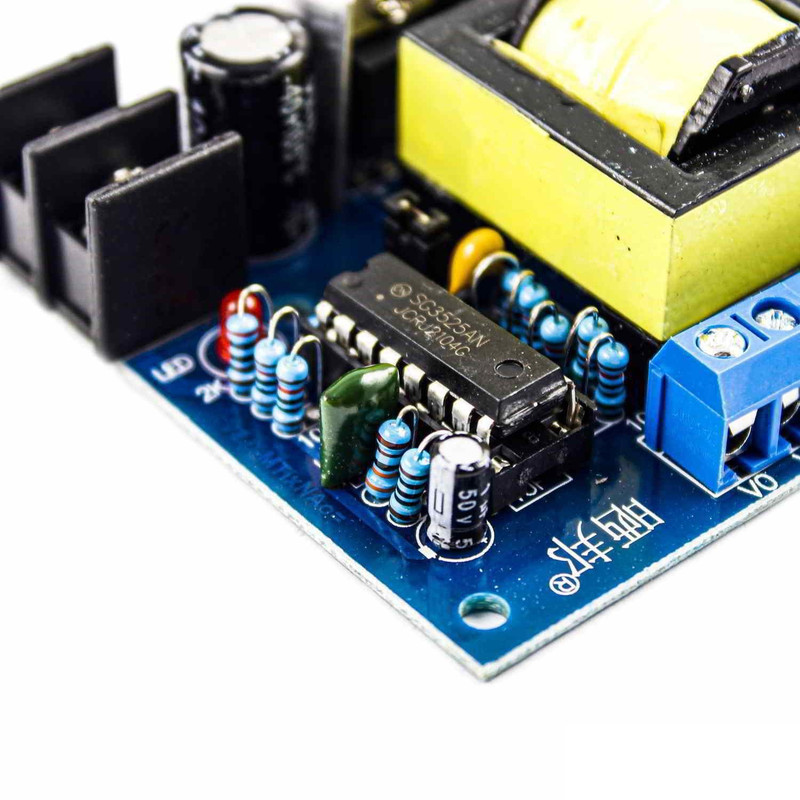

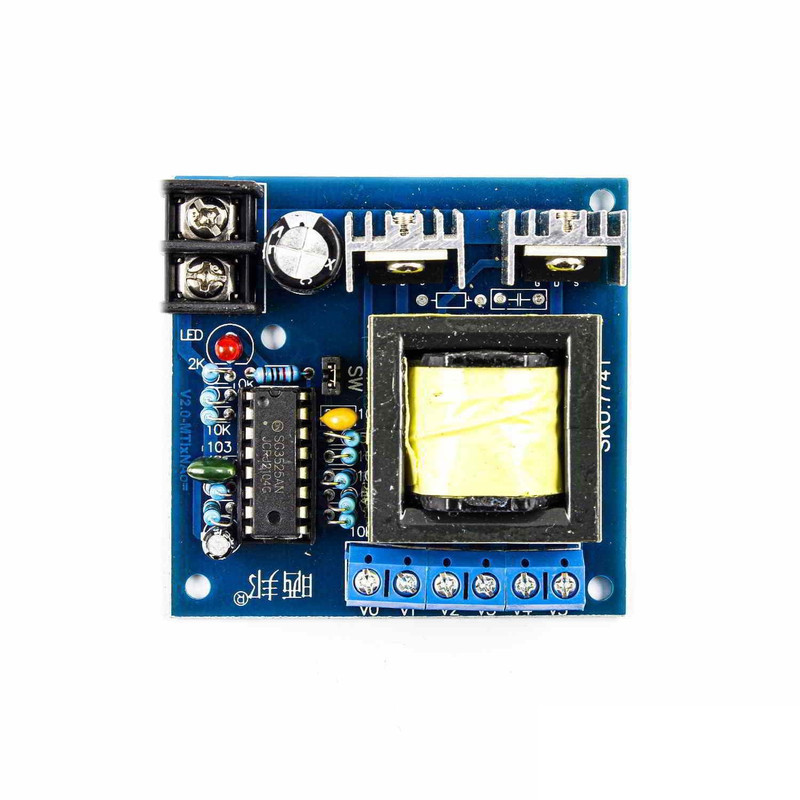

ماژول اینورتر مدل 150W

ماژول مبدل ولتاژ 12 ولت از نوع DC به ولتاژ AC با ولتاژهای مختلف در دسترس تا 220 ولت می باشد. توان ماکزیمم که این برد می تواند بدهد در حدود 150 وات بوده و شکل موج خروجی آن مربعی با فرکانس حدود 20KHz است. ولتاژهای مختلف در روی پایانه های خروجی در دسترس هستند و با توجه به نیاز خود از یکی از آنها استفاده کنید. جریان مصرفی این ماژول در حالت بیکاری در حدود 50 میلی آمپر است. نکات قابل توجه برای استفاده از ماژول اینورتر DC به AC افزاینده: 1. با توجه به اینکه شکل موج خروجی این ماژول یک شکل موج مربعی فرکانس بالا می باشد برای بارهایی با خاصیت سلفی مناسب نیستند مانند موتورها و فن ها و ... 2. وقتی برای بارهای کوچک ( همانند چراغ های LED، شارژر موبایل و یا ستاپ باکس) از این ماژول استفاده می کنید بهتر است که از ولتاژهای پایین تر مانند 172 ولت یا 110 ولت استفاده کنید. 3. اگر از یک بار بزرگتر از 100 وات بخواهید برای زمان های طولانی تر استفاده نمایید بهتر است که هیت سینگ قوی تری استفاده نمایید. 4. هیچ وقت پاور را به صورت برعکس متصل نکنید. 5. هیچ وقت مدار را اتصال کوتاه یا Over-Load نکنید زیرا مدار دارای محافظ نمی باشد. 6. در زمانی که هیچ باری به خروجی متصل نیست ولتاژ اندازه گیری شده کمی بالاتر نشان داده می شود. نحوه استفاده از ماژول اینورتر DC به AC افزاینده: نحوه استفاده از ولتاژهای مختلف روی پایانه های خروجی به صورت زیر است که البته در تصویر هم مشخص شده است: V0--V2=110V V0--V3=175V V0--V4=200V V0--V5=220V V5--V4=20V V5--V3=45V V5--V2=110V V4--V3=28V V4--V2=90V
